我々の利点

中国の製造プロセスは長年の反復を経て、成熟した信頼性の高い技術に成長しました。多くの国際企業が中国での生産アウトソーシングを選択しています。中国の電子部品メーカーとして、当社の製品は、テスト検証を必要とせずに、アプリケーションの 99% で主要な国際ブランドの製品を完全に置き換えることができます。当社の製品は、品質の一貫性、リーズナブルな価格、十分な在庫、柔軟な供給、短いリードタイム、プロフェッショナルなアフターサービスを誇ります。

説明

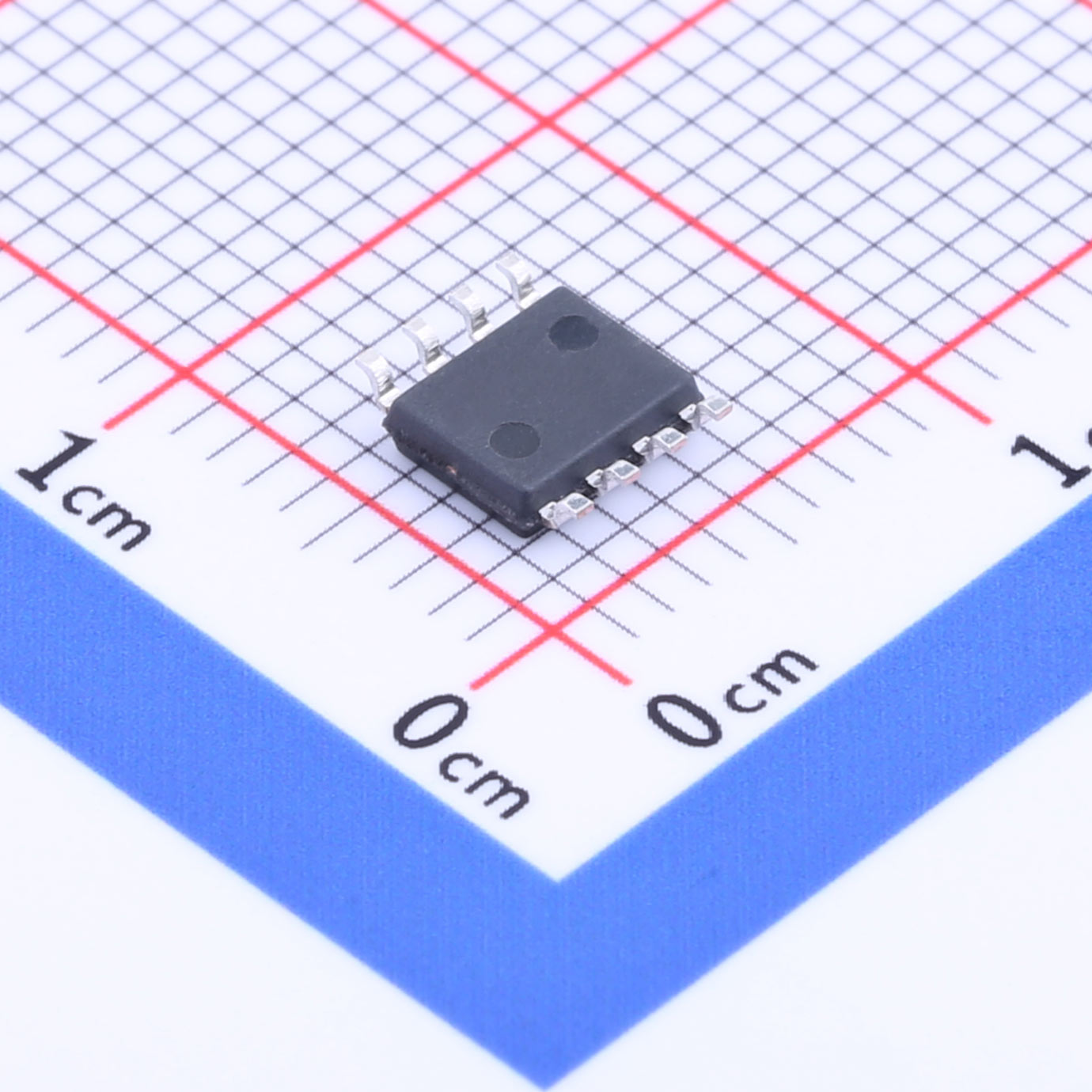

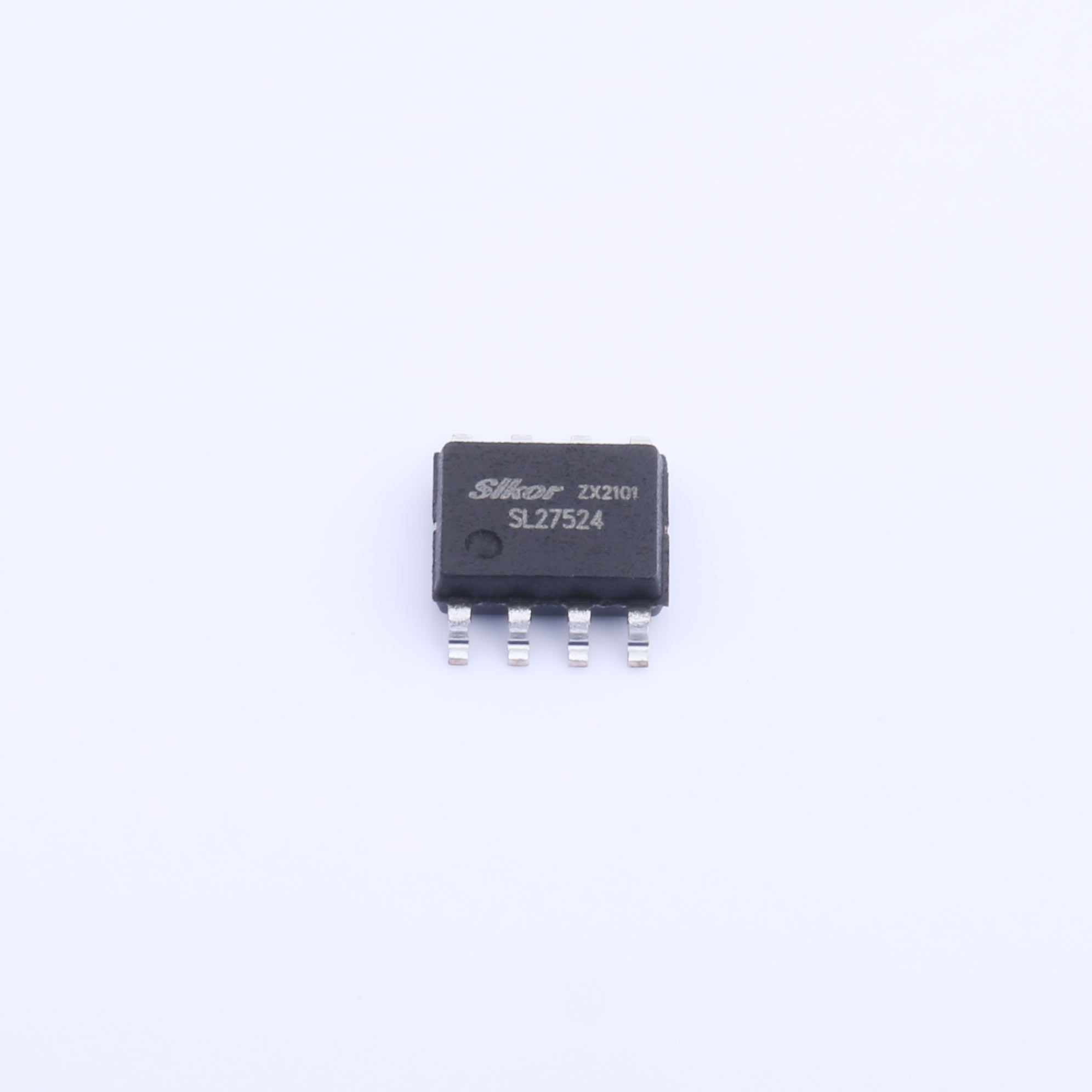

● SL27523/4/5はデュアル4A高速ローサイドゲートドライバです。 MOSFET砂 IGBTを効率的かつ安全に駆動できます。低伝搬遅延とミスマッチ、コンパクトなSOP-8パッケージにより、スイッチング周波数は MOSFETsは数百kHzに達することができます。このチップは、サーバーや通信電源の同​​期整流ドライブに最適です。この場合、同期整流のデッドタイムは MOSFET トランスに直接影響します。コンバータの効率。ドライバは、5 つのチャネルを並列接続して出力を増やすことができます。駆動電流を出力します。入力ピンのしきい値電圧は、TTL レベルと -20V ～ XNUMXV 入力に基づいています。

● 4.5Vから20Vまでの広範囲のVDD電源電圧で効率的に駆動 MOSFET または GaN パワーデバイス。UVLO 保護を内蔵。異常な状況でも出力を低く保つことが保証されています。

● -5V～24Vの独立した入力ピン電圧範囲により、寄生インダクタンスによるオーバーシュートのない安定した動作が効果的に保証されます。ピンの入力電圧しきい値は、TTLレベル入力とも互換性があります。

アプリケーション

●AC/DC、DC/DCコンバーター

●通信機器用サーバーおよび整流器

●EV/HEVインバーター、DC/DCコンバーター

●PV電圧上昇とインバータ

●UPS

● モーター制御

● 新興のワイドバンドギャップパワーデバイスドライバ向け

特性

● デュアルチャンネル独立グリッド駆動

● 4Aのピークソース電流とシンク電流

● 25Vまでの広範囲のVDD電源

● 独立した有効化入力

● デュアルチャネルを並列使用して高電流駆動が可能

● 反転入力と非反転入力はオプション

● VDD低電圧保護

● TTLおよびCMOS入力レベルに対応

● 低伝播遅延

● 1つのチャネル間の遅延マッチングは標準XNUMXns

● 入力がフローティングの場合、出力は低くなります

● 動作温度範囲 -40℃～125℃

アプリケーション

● 産業用電源
● 家電
● 自動車システム
● 通信機器
● ポータブルデバイス
