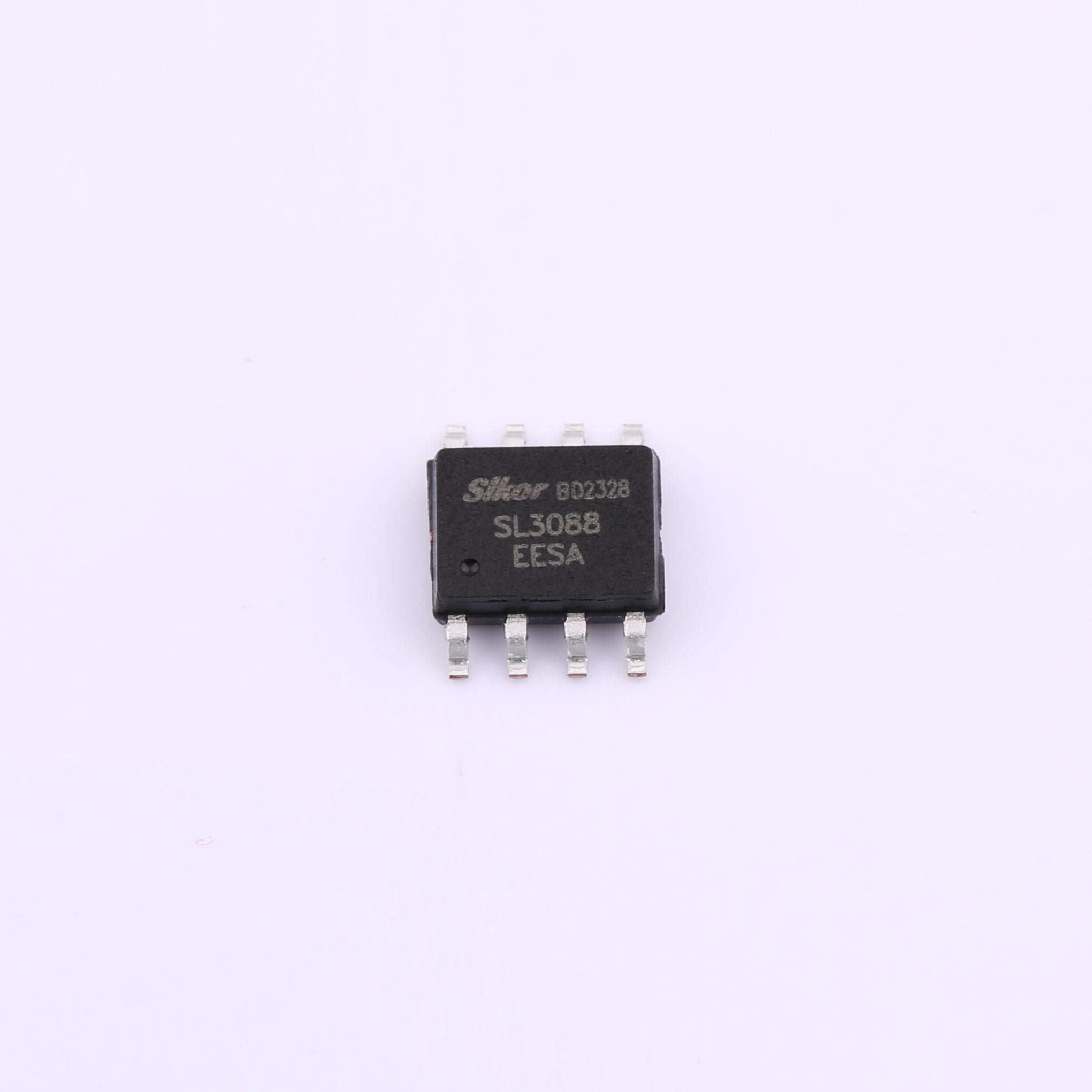

3.0V-5.5V、15kV HBM ESD-保護された14Mbps半二重RS485/RS422トランシーバー

説明

l SL3088Eは、485V～3.0Vの広範囲電源、バスポートを備えたRS-5.5トランシーバです。 ESD 15kV HBMを超える保護能力、±15Vのバス耐電圧範囲、半二重、低消費電力、TIA / EIA-485規格の要件を完全に満たしています。

l SL3088E にはドライバとレシーバが含まれており、どちらも独立して有効にしたり閉じたりすることができます。両方が無効の場合、ドライバとレシーバの出力は両方とも高抵抗状態になります。

l SL3088E の負荷は 1/8 なので、256 個の SL3088E トランシーバを同じ通信バスに接続できます。最大14Mbpsまでエラーのないデータ転送を実現します。 SL3088Eの動作電圧範囲は3.0~5.5Vで、フェイルセーフ、電流制限保護、過電圧保護などの機能を備えています。

特徴

l 3.0V～5.5Vの広い電力範囲、半二重

l ESD RS-485 I/O ピンの保護 ±15kV、人体モデル

l バスフォールトトレランスと耐電圧は±15Vに達します

l 1/8単位負荷、バス上で最大 256 台のトランシーバーを許可

l ドライバ短絡出力保護

l ローパワーオフ機能

l 受信機断線障害保護

l 強力な耐ノイズ能力

l 過渡電圧抑制機能を内蔵

l 電気ノイズ環境下でも最大14Mbpsのデータ伝送が可能

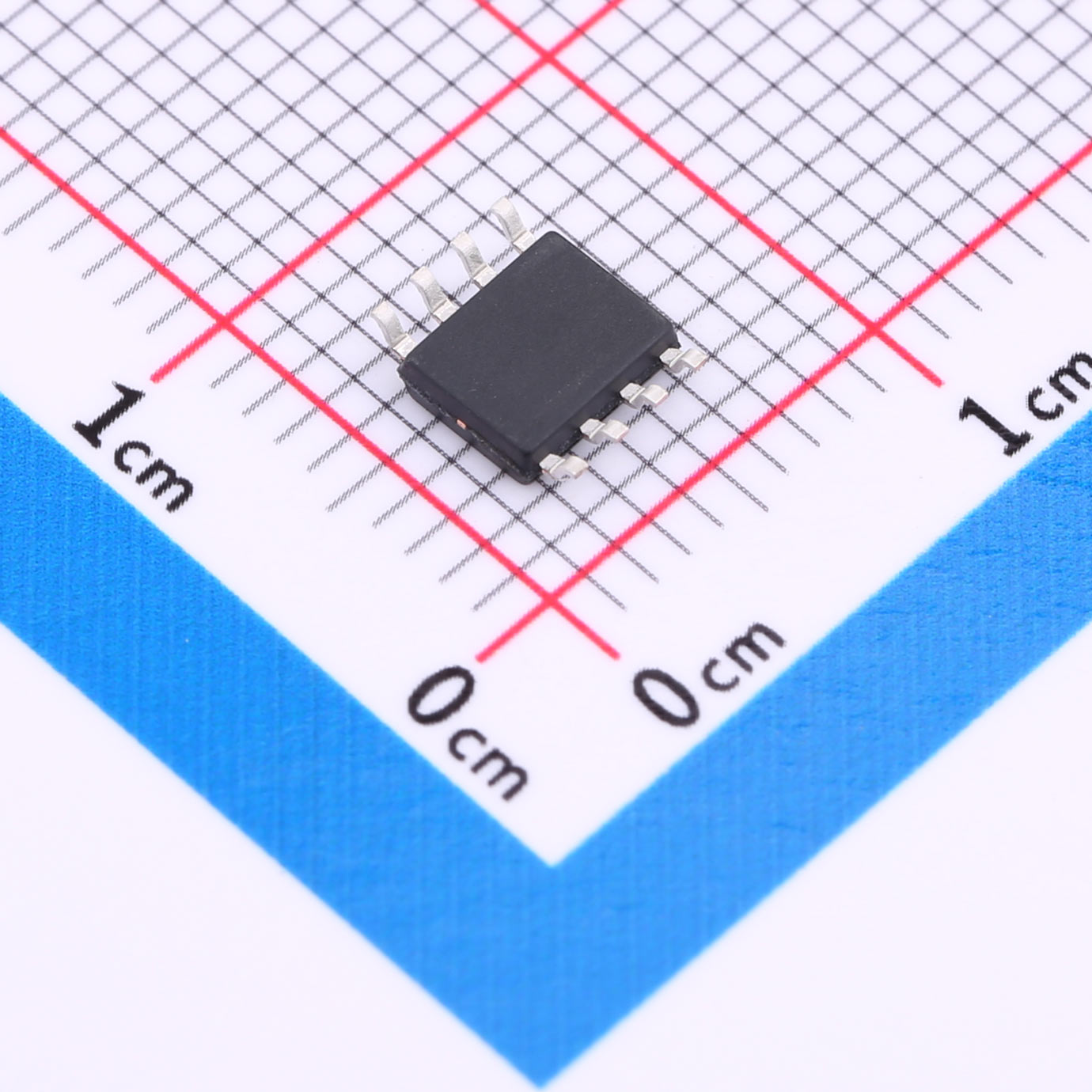

l SOP8、DIP8、MSOP8/8μMAX/VSSOP8、DFN3*3-8パッケージで利用可能
